Come fare le opere murarie per un punto luce

Dovete creare un impianto per il punto luce e dovete inserirlo nella parete? Nonostante sembri un lavoro faticoso, è in realtà molto più semplice di quanto sembri. Basta armarsi della giusta attrezzatura, e di un po’ di buona volontà.

Senza avere paura di sporcarsi un po’ ecco tutto quello che c’è da sapere su come fare le opere murarie per un punto luce. Ovviamente prima consigliamo le nostre guide su come fare un punto luce (interrotto, deviato e invertito) e tenendo presenti tutte le norme di sicurezza delle quali abbiamo già parlato sul nostro articolo su come fare un impianto elettrico civile.

Di cosa avremo bisogno

Passo 1: Tracciare l’impianto sul muro

Prima di passare all’installazione è necessario progettare l’impianto sapendo in maniera precisa dove inserire tutte le componenti. Va quindi tracciata una linea sul muro da terra fino al punto in cui abbiamo deciso di inserire la lampada. Nel mezzo è necessario inserire un punto rettangolare nel quale inserire la cassetta dell’interruttore: questa dovrà essere posizionata a 90 cm da terra, massimo 1,20 m da terra.

Passo 2: Scanalare la parete

Questa sarà l’operazione un po’ più faticosa: sarà infatti necessario fare una scanalatura nel muro sulla linea precedentemente tracciata. Sarà necessario utilizzare martello e scalpello oppure, se si ha qualcosa in più da spendere una scanalatrice a disco, meno faticosa e veloce da usare.

Passo 3: Inserire tubo e scatola

A questo punto è necessario inserire la scatola da incasso nel punto in cui è stato fatto il foro, di seguito si posa il tubo nel muro e lo si fa passare nella scatola.

Passo 4: Chiudere scanalatura

Adesso è possibile chiudere la scanalatura, coprendo il foro con la malta. Stendetela bene, in maniera uniforme con la cazzuola.

Passo 5: Tagliare i tubi

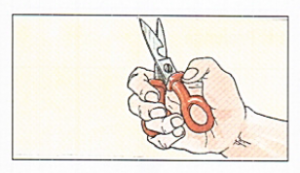

Nel punto all’interno della scatola è necessario tagliare i tubi: ricordate che le forbici da elettricista vanno impugnate diversamente dalle forbici normali, mettendo l’anulare nel foro e tenendo il manico come una pinza.

Come tenere le forbici
Come tenere le forbici

Passo 6: Infilare i cavi

Adesso si infilano i cavi nel muro: partendo da terra si fanno passare i cavi in tutto il percorso utilizzando l’apposita sonda tirafili. L’utilizzo è semplice ma allo stesso tempo delicato e quindi va fatto con molta calma: si fa passare la sonda dal foro attraverso il tubo, si attacca ai tre cavi e si tira. Per fare questa operazione è consigliabile essere almeno in due.

Passo 7: Collegare i cavi

Adesso è possibile collegare i cavi alla lampada e agli interruttori, seguendo le indicazioni per il circuito che abbiamo scelto (in questo caso si consiglia sempre la lettura degli articoli su come fare i punti luce).

Passo 8: Inserire l’interruttore

Come ultimo passo va inserito l’interruttore nella cassa e nel suo supporto porta apparecchi. Infine si fissa la placca.

Come fare un punto luce interrotto

Quando ci si ritrova a dover controllare l’accensione e lo spegnimento di una o più lampade tramite un unico interruttore, dobbiamo creare un punto luce interrotto. Questo particolare tipo di circuito è molto utile quando si ha a che fare con ambienti dall’ingresso unico, e che solitamente non richiedono soste molto lunghe, come possono essere le cantine, i bagni, i ripostigli, ma anche piccole cucine, in cui non è necessario l’utilizzo di più ” interruttori “.

Questo tipo di lavoro può essere anche fatto per ambienti molto grandi in cui è fondamentale fornire uniformità all’illuminazione, anche per prevenire malfunzionamenti da parte di una lampada. Si tratta anche di uno dei lavori più semplici da fare per un impianto elettrico.

Qualche informazione iniziale

Schema per punto luce interrotto (fonte Gewiss)
Schema per punto luce interrotto (fonte Gewiss)

Lo schema in questo caso sarà molto semplice, con un circuito che sarà fatto per dare comandi alla lampadina con l’interruttore che determinerà lo spegnimento o l’accensione di questa. In caso di chiusura del circuito infatti la lampadina sarà accesa, con l’apertura invece ci sarà lo spegnimento.

Per costruire questo circuito avremo bisogno oltre che dei soliti attrezzi da lavoro, semplicemente di cavi, di un interruttore unipolare (che sono possibili da trovare sul nostro store di varie marche tra le serie civili), un tubo di plastica flessibile; cavi ed interruttore dovranno essere naturalmente collegati ad almeno una plafoniera e ad una lampadina.

Creazione di un punto luce interrotto con una sola lampadina

Nel caso di un punto luce con una sola lampadina avremo bisogno di tre cavi: uno di fase nero o marrone, uno neutro di colore azzurro chiaro, e un altro di terra dal colore giallo e verde.

I cavi per il punto luce interrotto (fonte Gewiss)
I cavi per il punto luce interrotto (fonte Gewiss)

Partendo dal punto di tensione il cavo di fase va tagliato nel punto del muro in cui si è previsto dovrà essere inserito l’interruttore, dopodiché la prima parte va inserita nel terminale di quest’ultimo, mentre dall’altro terminale viene fatta uscire la seconda parte del cavo che deve essere fatto arrivare nel terminale della plafoniera. Dal terminale della lampada dovrà uscire il cavo neutro che chiuderà il circuito, assieme al cavo di terra che dovrà essere collegato a terra.

Creazione di un punto luce interrotto con più lampadine

Nel caso si decidesse di creare un punto luce a più lampadine, sarà necessaria una piccola modifica allo schema, mettendo in collegamento le due lampadine in parallelo, con il cablaggio che si modifica aggiungendo ai vari terminali della plafoniera, un secondo cavo da mandare nella seconda plafoniera.
